火炎燃焼解析システム FlameMaster Combustion
-
概要
燃焼生成ガスの濃度や火炎温度等・火炎診断に

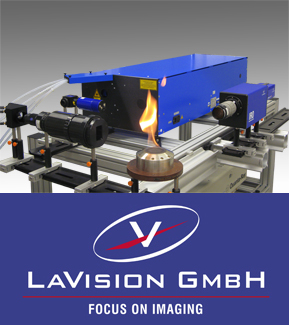

最適な火炎燃焼解析システムLaVision GMBH社のFlameMaster製品は、燃焼の定量的可視化に最適になるよう設計されており、より効率的でクリーンな燃焼装置の研究開発を支援します。LaVision GMBH社のFlameMasterにより、実機やオンラインで火炎イメージと共に生成化学種の濃度や気体組成、火炎温度などの定量的情報が入手できます。
関連ページ
LIF（レーザー誘起蛍光法）の計測原理
-
特長
ターンキーシステムによる、アプリケーションに特化した最適統合化システム
クランク角度分解能での計測、周期統計解析
エンジン同期インターフェイス
ハイスピード計測による非定常解析
DaVisが全機器を完全コントロールします
柔軟なビーム伝送とシート光学系
レーザービームの局所的な吸収を補正したシート光
各アプリケーションにおける火炎ラジカルに対し最高効率でLIF励起する技術
分光データベースと背景リタラチュア
種々の光学的手法の組み合わせ技術
-
用途
火炎の燃焼現象の研究、バーナー、加熱炉、推進システム、タービン内、高圧燃焼システム、化学反応炉、着火現象、ショックチューブ
-
仕様
イメージング技術
LIF、LII、Raman、Rayleigh、Emission Spectroscopy
解析機能
火炎ラジカルの分布（OH、NO、CH、CN、NH、CO、C2、NO2、SO2など）
火炎温度、火炎構造、安定性
火炎前縁位置と伝播、実機での点火
総気体濃度、温度場
燃料LIFイメージング（気体組成、A/Fミキシング、温度）
すす濃度分布と初期サイズ
応用事例
内視鏡イメージング
ハイスピードLIF技術
すすのイメージング
パイロメーター
体積スキャンによる3D情報
OH-LIFイメージング用チューナブルYAGレーザー
過渡現象の高速分光
ステレオ撮影技術
キャリブレーション・バーナー
燃焼排ガス再循環
高圧燃焼へレーザー赤熱励起法（LII）適用
チャージ成層化を実現するためのλマップ
システム構成
基幹ソフトウェアDaVis
DaVis LIFモジュール
DaVis Mieモジュール
FlowMaster 2D-PIVモジュール
プログラマブル・タイミングユニット（PTU）
FlowMasterカメラ
LIFキャリブレーションユニット
光源（ダブルパルスYAGレーザーあるいはチューナブルレーザー）
ライトガイド光学系
-
付属品・別売品
-
