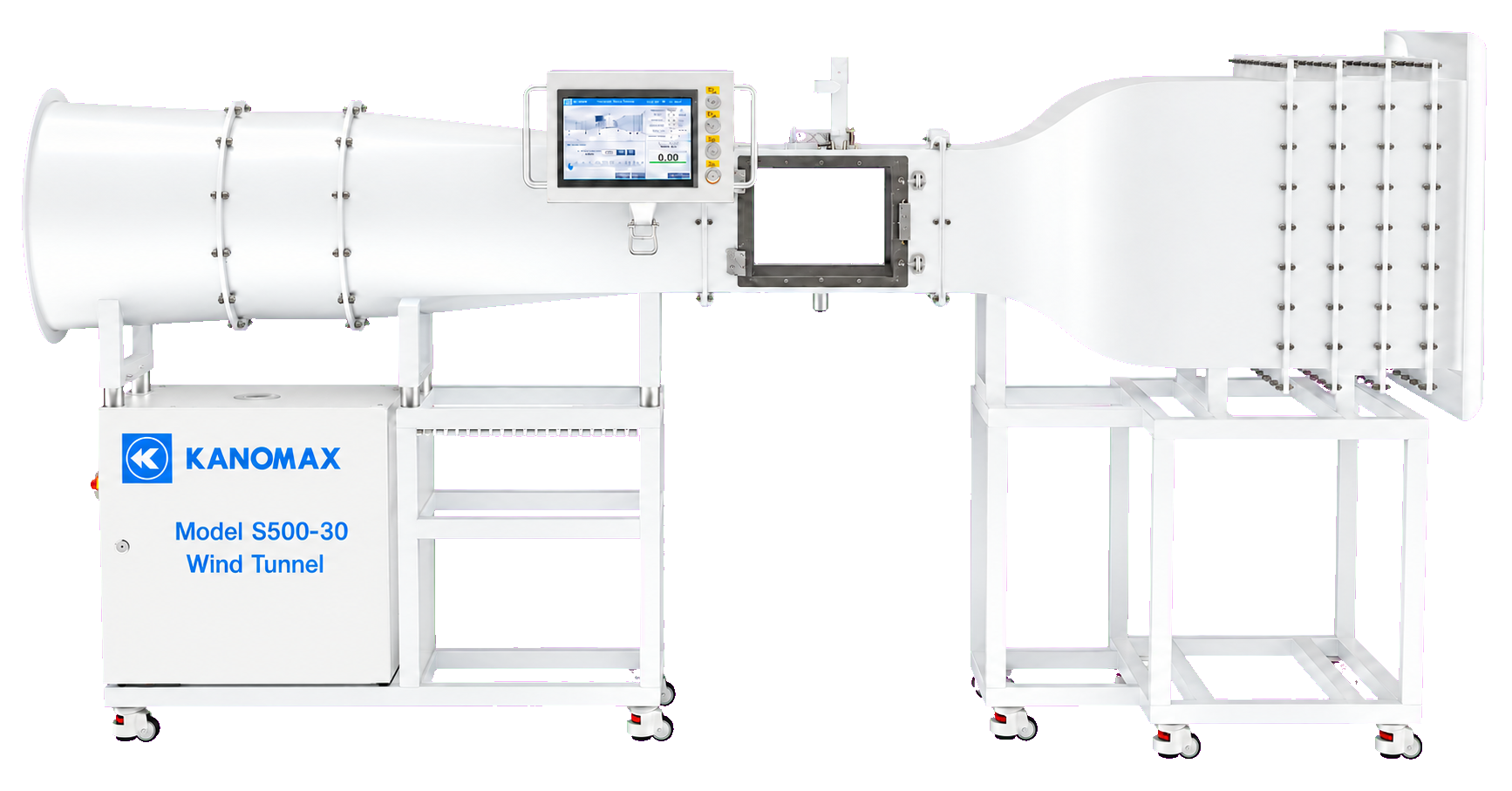

風速計校正用風洞 S500-30
-
概要
再現性のある風速環境を、校正と研究の現場へ
風速計校正用風洞S500-30は、風速計の校正や流体研究に適した風洞です。0.2～30 m/sの幅広い風速域で、安定した均一な気流を連続生成します。30 m/s時の風速分布は±2％以下、5 m/s以上の乱流強度は1.5％ RMS以下。10インチタッチパネルを搭載し、設定値の入力やスライダーによる調整、ファンの起動・停止を操作できます。運転パラメータも画面で確認でき、校正・試験作業を支援します。試験部は300×300 mm。最大50 m/s仕様も対応可能ですので、別途お問い合わせください。
-
特長
広い風速域に対応
0.2～30 m/s の校正用途に対応
気流の品質と操作性
・30 m/sで風速分布±2％以下
・5 m/s以上で乱流強度1.5％ RMS以下
・安定した均一な気流を連続生成し、風速を調整可能
・10インチタッチパネルで風速を操作。目標値の入力、±1の微調整、スライダーによる連続調整に対応
・画面で運転パラメータを確認でき、ファンの起動・停止も操作可能 -
用途
風速計の校正、流体研究
-
仕様
本体の仕様 風速範囲 0.2～30 m/s 試験部寸法 300 × 300 mm（幅 × 高さ） 風速分布 ±2％以下（30 m/s時） 乱流強度 1.5％ RMS以下（5 m/s以上） 風速調整 10インチタッチパネル制御 外形寸法 3,000 × 937 × 1,522 mm 電源容量 AC 220 V・単相・50/60 Hz
2.4 kW設備質量 約220 kg
※50m/s仕様も対応可能です。別途お問い合わせください
※AC電圧変動許容範囲は±10％以内です※本製品の仕様は改善のため、予告無く変更する場合があります

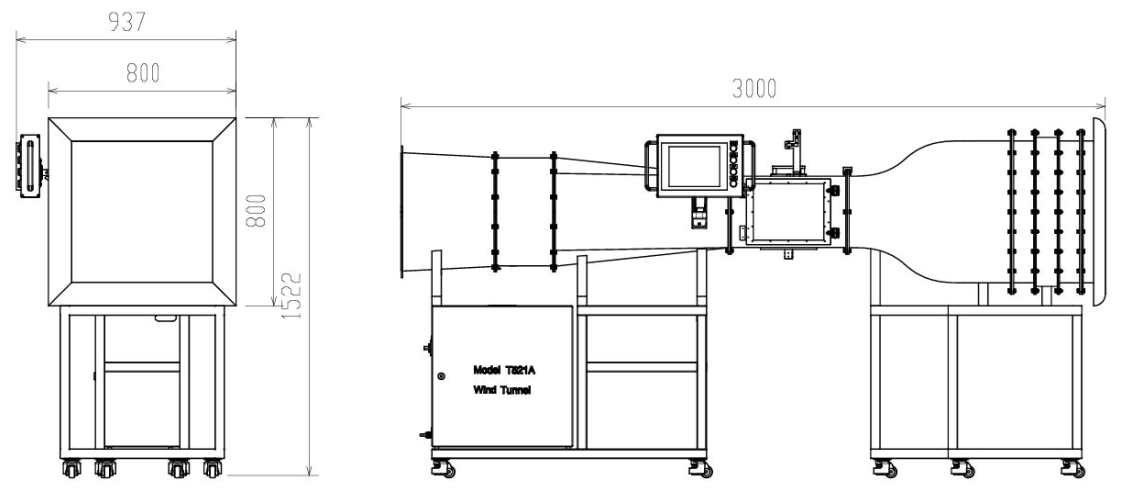

＜外形寸法図＞
-
