サーマルコンフォートメーター

概要

人間の熱特性を再現したサイズ・形状で自動車や建物などの「動作温度」「等価温度」「熱的快適性」をコスト効率よく評価。

コンフォートセンサーは、自動車や建物などにおける温熱快適性を、コスト効率よく柔軟に評価するためのツールです。このセンサーは、動作温度、等価温度、および熱的快適性を評価します。

コンフォートセンサーは、下記の3つの使い方ができます。
①スタンドアロンで使用
②複数のセンサーヘッドを備えたシステムで使用
③サーマルマネキンと組み合わせて使用
また、旧型のInnova社製またはLumasense社製トランスデューサー(変換機)と交換することもできます。実際の人間の熱特性を近似するように設計されており、正確な温熱快適性評価を提供します。

特長

正確な温熱快適性評価

コンフォートセンサーは、実効温度と等価温度を直接測定し、温熱快適指標PMV/PPDを計算します。Clo値と代謝率データは、PMV計算の入力としてソフトウェアで設定可能です。センサーのサイズ、形状、および鈍いライトグレーの色は、対流熱損失と放射熱の関係を人間と同等にし、裸の人や明るい色の服を着た人の放射熱吸収を模倣するように設計されています。これにより、人が経験する等価温度を実環境に即して測定するため、実際の人間と同じように放射と対流のバランスが取れます。

柔軟なシステム構成と互換性

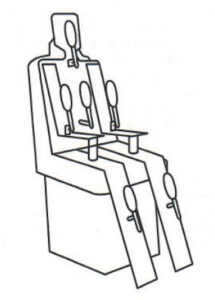

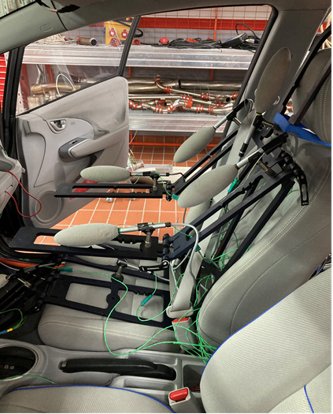

本システムは、1つまたは複数のセンサーヘッドと、直感的でグラフィカルなPCソフトウェアに接続されたコントロールボックスで構成されます。センサーヘッドは、調整可能なホルダーを使用してさまざまな角度に設置でき、既存のラックへの取り付けも可能です。これにより、例えば車内の温熱快適性を分析するための古い「フラットマン」マネキンの交換などにも活用できます。また、古いInnova社製またはLumasense社製トランスデューサーの代替として、アナログデータ出力のオプションもあります。PTテクニックのマネキンと連携して使用することも可能で、気候チャンバー環境の分析にも役立ちます。

直感的な操作と高いポータビリティ

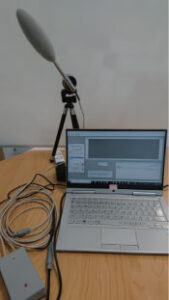

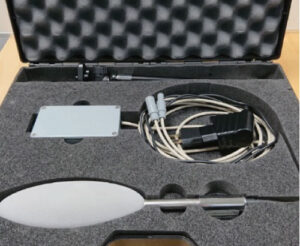

PCソフトウェアは、設定、データ監視、およびロギングに使用でき、直感的でグラフィカルなインターフェースを提供します。完全なシステムは、持ち運びに便利な小さなブリーフケースに入れてお届けするため、容易に移動して様々な場所で使用することができます。周囲温度センサーT/RH/Vが付属しています。

安定した測定性能

設定点からの測定可能な偏差がなく、完全に安定した測定が可能です。作用温度および等価温度に加え、乾熱損失も測定します。

用途

•自動車、建物などにおける温熱快適性の評価
•気候チャンバー環境の分析
•古い「フラットマン」マネキンやInnova 1221システムなどの既存システムにおけるInnova社製またはLumasense社製トランスデューサーの代替

仕様

仕様：サーマルコンフォートメーター
〇供給電源
　　＊100 ‒ 250V AC
〇温度測定
　　＊10 ‒ 40℃、分解能 0.1℃、精度 0.2℃
〇校正頻度（推奨）
　　＊2年毎
〇熱損失
　　＊最大 150W/m2 in 10,000ステップ
　　＊温度測定 40回/秒
　　＊表示は2.5秒毎にアップデート
〇センサー
　　＊PT-Teknik version
　　＊重量 230g
　　＊サイズ 160 x 54 mm
　　＊ケーブル長 1.2m
〇センサーの時定数
　　＊作用温度 60秒: 50%ステップ、10分: 90%ステップ（風速がない状態）
〇インターフェイス
　　＊RS485シリアル

オーダー情報
〇標準構成
　　＊ドライヒートロスセンサー
　　＊電源+コントロールユニット
　　＊三脚
　　＊専用収納ケース

付属品・別売品

別売品

＊シリアル通信ケーブル（5m）
＊Manikinソフトウエア
＊湿度計(Vaisala HMP155)
＊アナログ出力（要相談）

カタログダウンロード
