サーマルマネキンシステム

 JOS-3熱生理学モデル

マネキン制御ソフトウェアはJOS-3熱生理モデルと連携可能で、過渡環境における現実的な温熱挙動と快適性評価をシミュレーションできます。

-----------------------------------------------------------------------------------------------------------------------------------

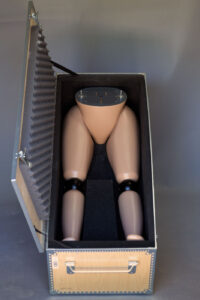

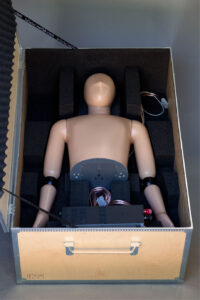

軽量約22 kgで分離可能な設計

腰部分で工具を使わずに分離できる本体構造により、運搬や操作が容易です。

-----------------------------------------------------------------------------------------------------------------------------------

使いやすいソフトと幅広い制御モード

グラフィカルユーザーインターフェースを備えた直感的なPCソフトウェアで操作します。「JOS-3」、「快適性方程式」、「温度調節」、「一定熱流束」、「熱なし」の5つの操作制御モードを提供します。

-----------------------------------------------------------------------------------------------------------------------------------

幅広い環境での操作性

-20～+50 °Cの周囲温度のあらゆる環境で操作可能です。

•建築環境と HVAC
暖房、冷房、換気システムを最適化して、快適性とエネルギー効率を確保します。

•自動車および輸送
車内の快適性を評価し、車内の気候制御を改善します。

•衣類とウェアラブル端末
快適性を高めるために、断熱性のある衣類の組み合わせや衣服のデザインをテストします。

•防衛産業および防護服
極度の温度条件に対応する衣服の開発と評価、最大限の保護の確保、着用者の身体への影響の評価などに。

物理仕様
・男性サイズ ：175 cm
・重量： 25 kg
・ガラス繊維製の頑丈で軽いシェル
・首、肩、肘、腰、膝にポリオキシメチレン製の関節
・加熱および検出素子は保護され、熱伝導性化合物に埋め込まれている

性能仕様

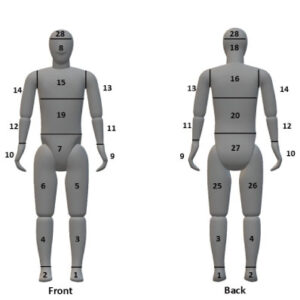

・22～27の分割部位（要求に応じて追加可能）
・測定項目：皮膚温度、熱流、Teq、PMV、PPD、SET、ET、Clo
・サンプリングレート：全セクションで40 Hz
・熱損失：範囲 0 ～400 W/m2、分解能 0.1 W/m2、精度 1%
・加熱範囲：人間と同等、15～45℃
・精度：0.1℃(校正による、)熱流 ±0.5%
・使用可能環境温度：-20～+50℃
・ 設定温度まで10分以内に加熱
・設定点からの測定可能な偏差なしで絶対的に安定

ソフトウェア仕様
・調整可能な頻度での自動データ記録
・外部システムとのデータ交換用インターフェース
・ソフトウェアによる設定と校正管理
・分割部位ごとの測定・分析・データ記録

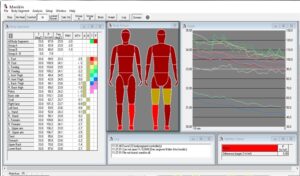

・各部位の温度の視覚化、および熱流と皮膚温度のグラフ表示
・定常状態を検知する自動的な安定性判定機能
・4つの操作制御モード
・周囲センサーおよびデバイスの設定値・結果を表示
・インターフェース言語 ：英語
・すべてのWindowsバージョンに対応
