中高温多点式アネモマスターPRO/中高温多点式アネモマスターPRO PLUS Model 1595 / 1596
-
概要
最大500℃までの気流を、最大72chの同時計測が可能
従来品「中高温用アネモマスター風速計 Model 6162」では、1chの計測でしたが、この中高温多点式アネモマスターでは同時多点計測を実現しました。これにより、乾燥炉や焼成炉・塗装ブースなどの設備管理、製造条件の常時監視、給排気ダクトの風量バランシング調整などの「中高温領域」での「同時多点計測ニーズ」に対応し、フィルム・ガラス・電池・電子部品など多様な業種での製造現場への導入が見込まれます。
Model 1596-00は、通常環境用の多点式アネモマスターのハブユニット（Model 1591-00）と組み合わせが可能です。
-
特長
最大500℃までの気流を、最大72chの同時計測が可能。（中高温プローブ使用時）
校正データを書き込むROMをプローブと一体化。ペアリングの手間やミスを無くし、高い信頼性を実現。
ユニット間、及び、ユニットとプローブ間を最長40mのケーブルで接続可能。大型設備の計測にも対応。
-
用途
製造設備管理・乾燥炉や焼成炉、塗装ブースなどの設備管理
製造条件常時監視・加熱や乾燥装置へ組み込み、風速（風量）、風温センサーとして常時監視
排気風量管理・工場排気の大気放出量を管理し、行政機関へ報告する -
仕様
本体の仕様 品名 中高温多点式アネモマスターPRO モデル番号 1595-00 表示器、操作 タッチパネル付 7インチカラー液晶 通信機能 データストレージ USB Type-A：USBメモリ用 PC間 Modbus（イーサネット、USBシリアル） ユニット間 シリアル通信（中高温用標準ケーブル、連結コネクタ） 記録方式 媒体 内臓メモリ 形式 CSV形式 容量 8GB 外部トリガ入力 無電圧A接点入力、ピンジャック端子φ2.5 言語 日本語、英語、中国語 電源 DC12～24V
給電方法は以下のうち1つを選択（ハブユニット、アナログユニット共通）
連結コネクタ経由 他ユニットから給電
ACアダプター（90Wまたは160W）
DC電源接続ケーブル動作環境 5～40 ℃、0～85 %RH（結露が無いこと） 保管環境 -10～60 ℃、0～90 %RH（結露が無いこと） 消費電力 10W サイズ W220mm × D130mm × H40mm 重量 0.6 kg 付属品 90WACアダプター、USBケーブル、スタイラスペン、ゴムキャップ 保証期間 ご購入から1年間 品名 中高温多点式アネモマスター ハブユニット モデル番号 1593-00 チャンネル数 6ch 通信機能 プローブ間 シリアル通信（中高温用標準ケーブル） ユニット間 シリアル通信（標準ケーブル、連結コネクタ） 電力 DC12～24V
給電方法は本体ユニットに準ずる動作環境 5～40 ℃、0～85 %RH（結露が無いこと） 保管環境 -10～60 ℃、0～90 %RH（結露が無いこと） 消費電力 最大50W サイズ W220mm×D130mm×H40mm 重量 0.5kg 付属品 セットアップガイド、連結クリップ（2個）、ゴムキャップ（2個） 保証期間 ご購入から1年間 品名 アナログユニット モデル番号 1592-00 チャンネル数 12ch 通信機能 ユニット間 シリアル通信（標準ケーブル、連結コネクタ） アナログ出力 電圧出力 範囲 0～5V 出力抵抗 1kΩ 電流出力 範囲 4～20mA 負荷抵抗 250Ω 電源 DC12～24V
給電方法は本体ユニットに準ずる動作環境 5～40 ℃、0～85 %RH（結露が無いこと） 保管環境 -10～60 ℃、0～90 %RH（結露が無いこと） 消費電力 10W サイズ W220mm×D130mm×H40mm 重量 0.5kg 付属品 セットアップガイド、連結クリップ（2個）、ゴムキャップ（2個）、分割端子台（3個） 保証期間 ご購入から1年間 プローブの仕様 モデル番号 0213（中温プローブ） 0214/0215（高温プローブ） 計測範囲 風速・・・Vo～50.0 m/s
Vo＝0.2 m/s：0～99 ℃
Vo=0.4 m/s：100～200℃風速・・・Vo～50.0 m/s
Vo=0.2 m/s：0～99 ℃
Vo=0.4 m/s：100～199 ℃
Vo=0.7 m/s：200～299 ℃
Vo=1.0 m/s：300～400 ℃計測精度 計測範囲 精度 表示分解能 風速 Vo～4.99 m/s
5.00～9.99 m/s
10.0～24.9 m/s
25.0～50.0 m/s±0.15 m/s
±0.3 m/s
±0.75 m/s
±1.5 m/s0.01 m/s 風温 0～99.9 ℃
100～199 ℃
200～500 ℃（0214/0215）±（指示値の1%＋1℃） 0.1 ℃ 温度補償精度
（風速）風温 Model 0213 Model 0214/0215 風速 0～200 ℃ 0～400 ℃ Vo～4.99 m/s ±0.5 m/s ±0.75 m/s 5.00～9.99 m/s ±0.6 m/s ±1.0 m/s 10.0～24.9 m/s ±1.5 m/s ±2.5 m/s 25.0～50.0 m/s ±3.0 m/s ±5.0 m/s 応答性 風速：4秒（90%応答、風速5 m/s時）
風温：5秒（90%応答、風速5 m/s時）ケーブル テフロン™被膜線 3m ケーブルの耐熱 テフロン™被膜線（プローブ側）：200℃
プローブ変換BOX：60℃サイズ Φ11×178 mm
（突起部・ケーブル等除く）0214 Φ14×1000 mm
0215 Φ14×500 mm
（突起部・ケーブル等除く）質量 約250 g 約550 g（0214） 付属品 プローブ収納ケース×1個 -
付属品・別売品
付属品
90W ACアダプター、USBケーブル、スタイラスペン、ゴムキャップ
別売品
コンプレッションフィティング
Model 対応プローブ プローブ
サポート径Aネジの呼ビ 締め付けリング
材質B C D 0214-02 0214
0215Φ14 R3/4 黄銅 ※1 61 20 33 0204-01 テフロン ※2 0203-02 0213 Φ11 R1/2 52 16 26.3 ※1 一度締め付けた後に取り外すと、再利用できません。

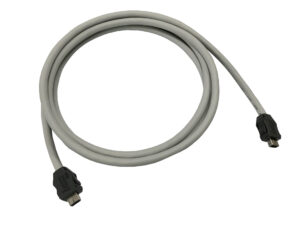

※2 締め付け・取り外しを繰り返し行えます。品名 モデル番号 製品画像 中高温用標準ケーブル
（ハブユニット-プローブ間に使用）1593-30（0.5m）
1593-31（2m）
1593-32（5m）
1593-33（10m）
1593-34（20m）
1593-35（40m）

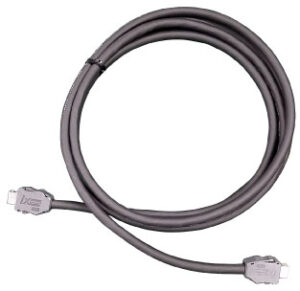

標準ケーブル
（各ユニット間に使用）1580-30（0.5m）
1580-31（2m）
1580-32（5m）
1580-33（10m）
1580-34（20m）
1580-35（40m）

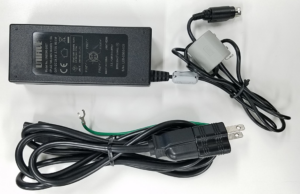

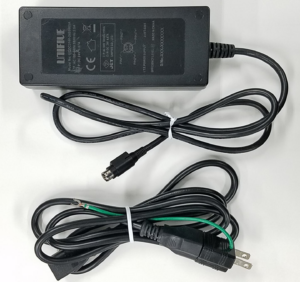

ACアダプター（90W） 1580-10
ACアダプター（160W） 1580-11

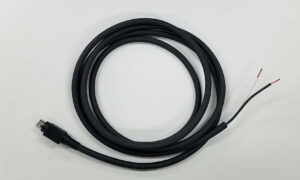

DC電源接続ケーブル 1580-37
-
