ハイスピードPIVシステム FlowMaster HS PIV
-
概要
高繰り返しパルスレーザと
ハイスピードカメラをDaVisから完全制御FlowMasterハイスピードPIVシステムは、kHzオーダーで多点の速度変動を同時計測するツールです。
DaVisが、高い時間分解能で時系列PIV解析を実現します。加速度、非定常現象の乱流値など、ダイナミックな流体現象の把握が可能になります。
基幹ソフト DaVisのユーザーフレンドリーなGUIが、ハイスピードカメラとハイスピードYLFレーザーを完全制御し、正確な同期とオンライン・ビデオモニター、オンライン・試験解析を実現します。ハイスピードカメラ2台による3D PIVにおいても、正確な制御と快適な操作性を提供します。■ハイスピードPIVシステムと火炎燃焼解析システムの複合計測
（流れの速度と、火炎濃度を同時計測）

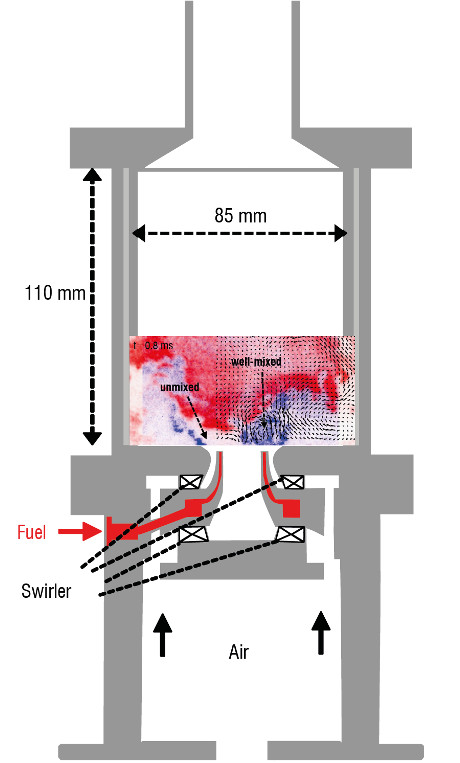

Courtesy of M. Stoehr et al., German Aerospace Center (DLR), Proc. Combust. Inst. (2014)
-
特長
DaVis ソフトウェア
・画像記録、同期、時間変化の現象の追跡を完全制御
・直感的な実験プロジェクト構造による効率的なデータマネジメント
・GPU/分散処理による高速演算高精度アルゴリズム
・最高精度のサブピクセル相関演算
・デフォメーション窓とサブピクセル画像再構成による最高精度の実現超高感度、超高速イメージング
・イメージインテンシファイアーの増設が可能
・レーザー出力、散乱光強度が小さい場合や、LIFなどの複合計測時に効果大
・UltraSpeedStarカメラと組み合わせ、1 MHzで画像記録が可能
・ハイスピードカメラ用の超高速ゲートイメージインテンシファイアー -
用途
混合現象、輸送現象
渦追跡、渦衝突、ブレークダウン
スプレー、衝撃研究、パルスジェット
噴流
頸動脈分岐モデルの流れの解析
アカエイの後流解析
頸動脈分岐モデルの流れの解析
波表面下の解析
内燃機関内の境界層流れ解析
声帯における音と流体の相互作用
-
仕様
システム仕様
基本仕様
DaVis、2D-PIVに準拠
動作モード
ダブルパルスON / OFF
2D / 3Dベクトルフィールドの動画
速度変動
乱流値の時間平均
乱流運動エネルギー
レイノルズ応力
システム構成
基幹ソフトウェア DaVis
DaVis HS-PIVモジュール
FlowMaster 2D-PIVモジュール
プログラマブル・タイミングユニット（PTU)
デジタルハイスピードカメラ
ハイスピードYLFレーザー
ライトシート光学系
-
付属品・別売品
-
カタログダウンロード
-
FlowMaster PIV（日本語）
-
FlowMaster TR-PIV
-
-
事例紹介
