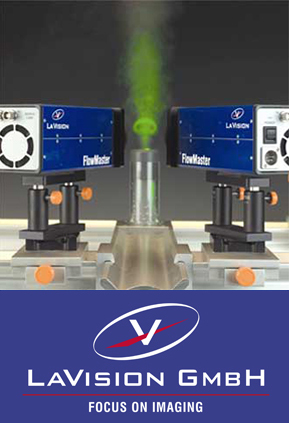

ステレオPIVシステム FlowMaster 3D PIV

概要

マルチGPU対応でセルフキャリブレーション
機能搭載
最先端のPIVシステム

FlowMaster 3DステレオPIVは、レーザーシート面内の速度3成分を同時測定します。統合システムDaVisの有する強力なマッピング機能やセルフキャリブレーション機能により、システムのセットアップが非常に容易で、かつ高精度の解析を実現しています。カメラの2次元座標系と測定空間3次元座標との対応付けにおいて、下記の誤差発生要因に対するマッピング関数の補正精度が計測精度に反映されます。理論のみならず、実現可能な操作性を含めたソリューションが高精度の計測結果を提供します。一般的に、キャリブレーション面と計測面を厳密に一致させる調整作業は、誤差発生要因の中で最も補正が難しい項目ですが、LaVision社のセルフキャリブレーション機能は、実際に可視化したトレーサー粒子画像を基にレーザーシート面の位置を計算することにより、自動補正を可能にしました。
ドイツPatNo.DE10312696 Method for determining the imaging equation for self calibration with regard to performing Stereo-PIV methods

製品情報一覧

特長

一般的な誤差の発生要因

・キャリブレーション格子と計測レーザーシート面の不一致
・カメラ2台の視野サイズの不一致
・カメラ2台の中心位置のずれ
・シャインフルーグマウントの調整不良
・空間の光学的な歪み（屈折率の不均一）
・レンズの歪み

一般的な誤差の発生要因（上記）をセルフキャブレーションで解決。
LaVision Solution

高精度

強力なマッピング機能がキャリブレーション誤差を排除（速度U、V、W成分の高精度計測）

セットアップ作業を飛躍的に簡素化

・キャリブレーション面とレーザーシート面の不一致を自動補正
・レーザーシートの相対位置と厚みの情報を解析
・プレートを測定空間の外に設置することも可能
・キャリブレーションを測定現場以外で準備することが可能
・2カメラの視野サイズ、傾きの違いを自動補正

操作性

セットアップ作業を飛躍的に簡素化

自由度

異なる2カメラによるステレオPIVが可能

特許

セルフキャリブレーション（PatNo.DE10312696）

適用性

従来では困難なアプリケーションの計測が可能（小型容器内部の流れなど）

用途

風洞実験

噴流解析

渦解析

エンジンシリンダ内部の空気流動解析

ガスタービン燃焼器解析

ポンプ内流れ解析

自然対流解析

気泡塔解析

河川などの表面流れ解析

仕様

システム機能

基本仕様

DaVis、2D-PIVに準拠

前処理

視野マッピング

マッピング

ピンホールモデル、多項式モデル

速度情報

3C速度（Vx、Vy、Vz)

解析表示

3D表示（3Cベクトル図、相関マップ）

システム構成

基幹ソフトウェアDaVis

FlowMaster 2D-PIVモジュール

FlowMaster 3D-PIVモジュール

プログラマブル・タイミングユニット（PTU）

FlowMasterカメラ　Imager Intense×2台

シャインフルーグマウント×2台

複断面キャリブレーションプレート

ダブルパルスYAGレーザー

ライトシート光学系

付属品・別売品

カタログダウンロード

FlowMaster PIV（日本語）
