エアロゾル質量分級装置（APM-Ⅱ） Model 3602
-
概要
遠心力と静電気力を利用して粒子を分級
ナノサイズの粒子の分布を測定する場合、粒径分布の測定が一般的に使用されています。DMA（微分型静電式分級装置、Differential Mobility Analyzer）が静電気力を利用して、粒子を粒径で分級するのに対し、本装置は全く新しい分級原理に基づいて粒子を質量で分級します。前型式であるAPM (型式 3600)より本体を小型化しました。最大回転数を14,000rpmまで上げ、サンプリング流量を0.3L/minにすることで、APM (型式 3600)とほぼ同等の分解能を持たせました。
-

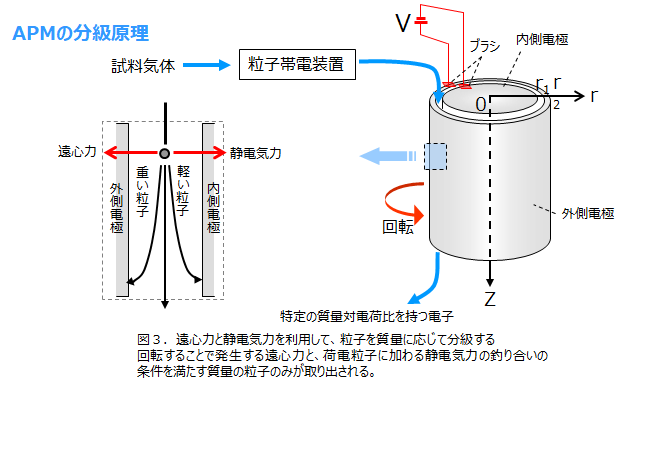

遠心力と静電気力を利用して粒子を質量で分級
エアロゾル粒子に働く遠心力と静電気力のバランスを利用して、
粒子を質量で分級する装置です。
ナノサイズの粒子の分布を測定する場合、粒径分布の測定が
一般的に使用されています。DMA（粒径分級装置）が静電気力
を利用して、粒子を粒径で分級するのに対し、本装置は、全く
新しい分級原理に基づいて粒子を質量で分級します。 -
新型コントロールユニットをハブに計測装置のレイアウトが可能
新型のコントロールユニットをハブにしてケーブルをつなぐことで、
DMAやCPC(粒子数計測装置)等の各種の周辺装置がコントロ
ールできます。実験仕様に応じた装置レイアウトを可能にします。 -
DMAとの組み合わせにより、粒子密度分布の測定が可能
APMの前段にDMAを設置し、あらかじめある粒径の粒子だけを
分級します。この分級された粒子に対して得られた質量分布は、
粒径（移動度等価径）から体積に換算することにより密度分布に
変換することができます。
DMAからの出力粒径を選択可能
DMAからの出力粒径を選択し、それぞれの粒径での質量分布も
測定できます。
-
-
特長
遠心力と静電気力を利用して粒子を質量で分級
エアロゾル粒子に働く遠心力と静電気力のバランスを利用して、
粒子を質量で分級する装置です。
ナノサイズの粒子の分布を測定する場合、粒径分布の測定が
一般的に使用されています。DMA（粒径分級装置）が静電気力
を利用して、粒子を粒径で分級するのに対し、本装置は、全く
新しい分級原理に基づいて粒子を質量で分級します。新型コントロールユニットをハブに計測装置のレイアウトが可能
新型のコントロールユニットをハブにしてケーブルをつなぐことで、
DMAやCPC(粒子数計測装置)等の各種の周辺装置がコントロ
ールできます。実験仕様に応じた装置レイアウトを可能にします。DMAとの組み合わせにより、粒子密度分布の測定が可能
APMの前段にDMAを設置し、あらかじめある粒径の粒子だけを
分級します。この分級された粒子に対して得られた質量分布は、
粒径（移動度等価径）から体積に換算することにより密度分布に
変換することができます。
DMAからの出力粒径を選択可能
DMAからの出力粒径を選択し、それぞれの粒径での質量分布も
測定できます。
-
用途
・ エアロゾル研究
・ ナノ粒子研究
・ 大気環境研究
・ 燃焼排ガス研究
-
仕様
分級装置本体 分級方式 遠心力と静電気力のバランスによる分級 分級質量範囲 約0.001～100fg
（粒子密度1g/cm3の粒子に対して約12nm～1008nmに相当）2重円筒回転数 1,000～14,000rpm 2重円筒高電圧 0～2,000V 2重円筒寸法 内筒直径：48ｍm、外筒直径：50mm、円筒長さ：100mm サンプリング流量 0.3(推奨)～1.0L/min 外形寸法・質量 430(W)×200(L)×140(H)mm/約11kg（突起部を除く） コントロールユニット 制御機能 回転数及び印加電圧 表示機能 印加電圧/回転数/入口･出口間の差圧（パネル表示） 外形寸法・質量 430(W)×350(L)×140(H)mm /約8kg 電源 単相AC100～240V/400W、50/60Hz 標準付属品 ソフトウェア、USBケーブル ソフトウェア 計測機能 他社CPCとの接続可能
(接続可能な機種についてはお問い合わせ下さい。）
DMAから出力される粒径選択が可能
DMAから出力される粒径について質量分布測定が可能
本装置は産業技術総合研究所 計測標準研究部門との共同開発により製品化されたものです。
-
