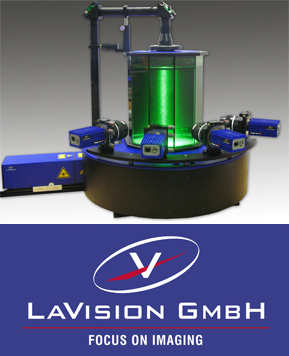

トモグラフィックPIVシステム FlowMaster Tomo PIV

印刷

  • 概要

    3次元空間全体の瞬時速度3成分可視化を実現
    世界最先端のPIVシステム

    FlowMaster トモグラフィックPIVシステムは、LaVision社が開発した最先端PIV技術で、3次元空間における流体の速度3成分を同時に計測します（3D-3C同時計測）。
    レーザー光をボリューム状にし、流体（液体または気体）に追従する粒子を複数台のカメラで撮影します。撮影した画像データは、CTやMRIなどと同じく、トモグラフィ再構築アルゴリズムによるトレーサ粒子の3次元マッピングに加え、3次元相互相関によるPIV演算を行い、瞬時現象である流速の3D-3C同時計測を実現しています。


     製品情報一覧


    　

  • 特長

    ボリュームセルフキャリブレーションによる精度向上

    　ボリュームセルフキャリブレーションによる精度向上
                       （特許取得済み No.:EP 1926049,
    　　　　　　　　　    　　   　US 8,120,755）

    複数台のカメラで撮影した平面画像から立体再構築を行い、粒子の3次元位置を高精度に算出

      　　　トモグラフィックPIV 3D3C

    高濃度粒子場での高解像度、高精度を実現（0.2粒子/ピクセル）

    空間全体の速度を高精度に算出
    3Dマッピング関数
    3D再構築法

    MLOS (Multiplicative Line of Sight)：　
    複数のカメラ画像から粒子の３次元位置情報を得る手法。低い粒子濃度の計測に
    適しており、処理時間が短いメリットがあります。

    MART (Multiplicative Algebraic Reconstruction Technique)：
    反復計算を用いた手法で、比較的高い粒子濃度データに対し良い結果を得ることが
    できます。

    MTE   (Motion Tracking Enhancement)：
    ゴースト粒子を除去する手法で、MARTの前処理として使われます。

    SMTE (Sequential Motion Tracking Enhancemnet)：
    MTEを進化させた手法で、処理時間を短くすることができます。

    3D相互相関　VODMI

  • 用途

    噴流解析　　　　　　　
    微生物の流れ場と運動解析
    渦解析
    エンジン内の流れの解析
    プロペラ後流の流れの解析
    ポンプ内流れの解析
    自然対流解析
    バックステップ流れの解析
    流体運動シミュレーションとの比較
    昆虫の羽ばたきの流れの解析
    動脈瘤モデルの流れ解析

  • 仕様

    システム構成

    基幹ソフトウェアDaVis
    Tomographic PIVモジュール
    プログラマブル・タイミングユニット（PTU）
    FlowMasterカメラ Imager Pro X 4M×4台
    複断面キャリブレーションプレート
    ライトシート光学系
    ダブルパルスYAGレーザー




  • 付属品・別売品

  • カタログダウンロード

    • FlowMaster（日本語）

      ダウンロード

    • Tomographic-PIV

      ダウンロード

    • Fluid Dynamics

      ダウンロード

  • 事例紹介
